| 系統結構

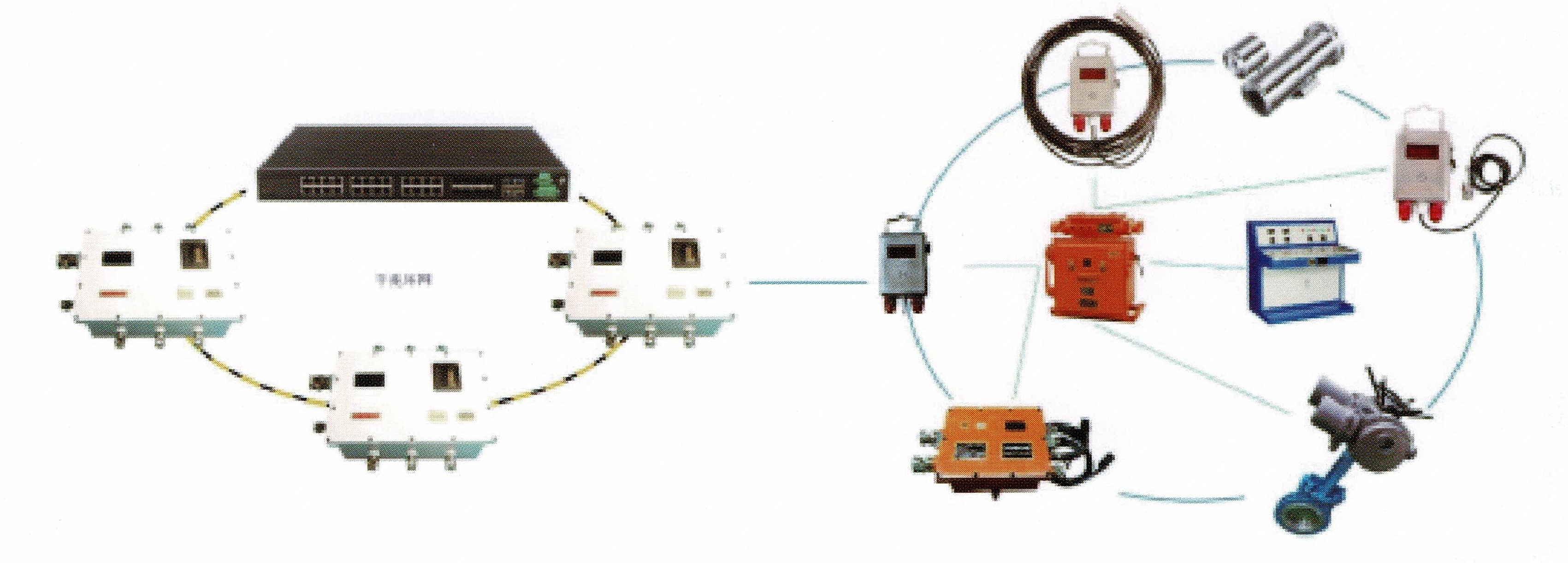

煤礦排水監控系統適用于各類礦井主排水泵房及采用泵房的獨立排水、多水平階梯式排水系統的監控。
系統功能簡介 實時監測：實時動態顯示井下水泵房所有水泵運行的各類工況，直觀了解水泵運行狀態。PLC可編程控制箱與奮戰采集現場設備運行數據，如：水泵流量、壓力等參數。系統上位機實時記錄、顯示現場運行數據。在遠程控制允許的方式下，實現對水泵的啟停運行控制；實時監測水泵、電機運行狀態；具有水泵的工藝畫面的動態模擬；具有操作人員的登錄管理功能，有效防止非法操作、誤操作；對設備的啟�？刂茖崟r記錄，便于對設備的操作查詢管理；可以查詢設備實時運行數據及歷史運行數據；具有實時動作狀態變化報警提示。 自動輪換開停機：自動模式下系統將根據水泵狀態、水位、峰谷時間等參數合理的啟停水泵，系統將水泵的啟停次數及運行時間和管路使用次數及流量等參數記錄累計，系統根據這些運行參數按一定的規律自動啟停相應的水泵，使各個水泵及管路的使用分布均勻，從而對泵的磨損和用電負荷的合理利用。 上位機報警功能：當設備出現故障時，系統自動提示報警，匯總各種運行及故障信息，可打印各類報表、事故記錄、歷史數據、統計報表等，實現智能化管理運行。 遠程控制可以分為自動控制和手動控制等多種控制模式，可以供操作者根據現場實際情況靈活選用。 根據工況設定，以及時間、水位、煤礦用電負荷參數自動開啟、停止水泵的運轉，對運行中的各種參數進行實時監控。 通過接口向上傳送數據，按預定的工程程序進行定期排水，實時礦井排水優化控制。并根據水倉水位情況自動控制排水泵的開停。
1）就地自動控制方式:
此種方式下，操作人員可在PLC集中控制柜上實現一鍵開停泵，程序自動執行啟泵的全過程。 2）就地手動/檢修方式
各設備工作方式達到就地位置時，可直接在就地控制臺上人工手動控制
報警功能:具備通信狀態異常報警功能：系統會在實時監測主要設備間的通信狀態，發現異常時會自動報警提示。
具備閥門故障報警功能：當閥門控制信號發出后，在一定時間內電動閥門會反饋一個狀態信號給監控系統。當預期信號沒有出現時，系統就會發出告警并在上位機上顯示報警信息。
具備運行參數異常報警功能：在水泵啟動或運行時，會對壓力、水位、流量等參數進行實時監控，當監測當?shù)臄?shù)據超過報警門限值時，系統會自動定位故障源并發出報警信息。
保護功能： 超溫保護
每臺電動機安裝溫度傳感器，PLC系統接受其輸出信號，當溫度超出允許值時，報警并使水泵停車。
流量、壓力保護
水泵啟動后或正常運行中，如流量或壓力達不到正常值，通過流量、壓力保護裝置使本臺水泵停車，在較高水位下自動啟動另一臺水泵高效率切換運行。
漏水保護
如漏水嚴重，在規定的時間內不能向水泵注滿引水（壓力變送器檢測真空值），通過漏水保護裝置阻止本臺水泵繼續啟動。
停機保護
停泵過程中，嚴格按照先關閥、后停泵的順序執行，避免造成“水錘”。
水泵運行計量
在地面控制主機上分別對每臺水泵的運行工作時間等進行統計，便于管理人員及時掌握每臺水泵的工況。
圓形、曲線顯示

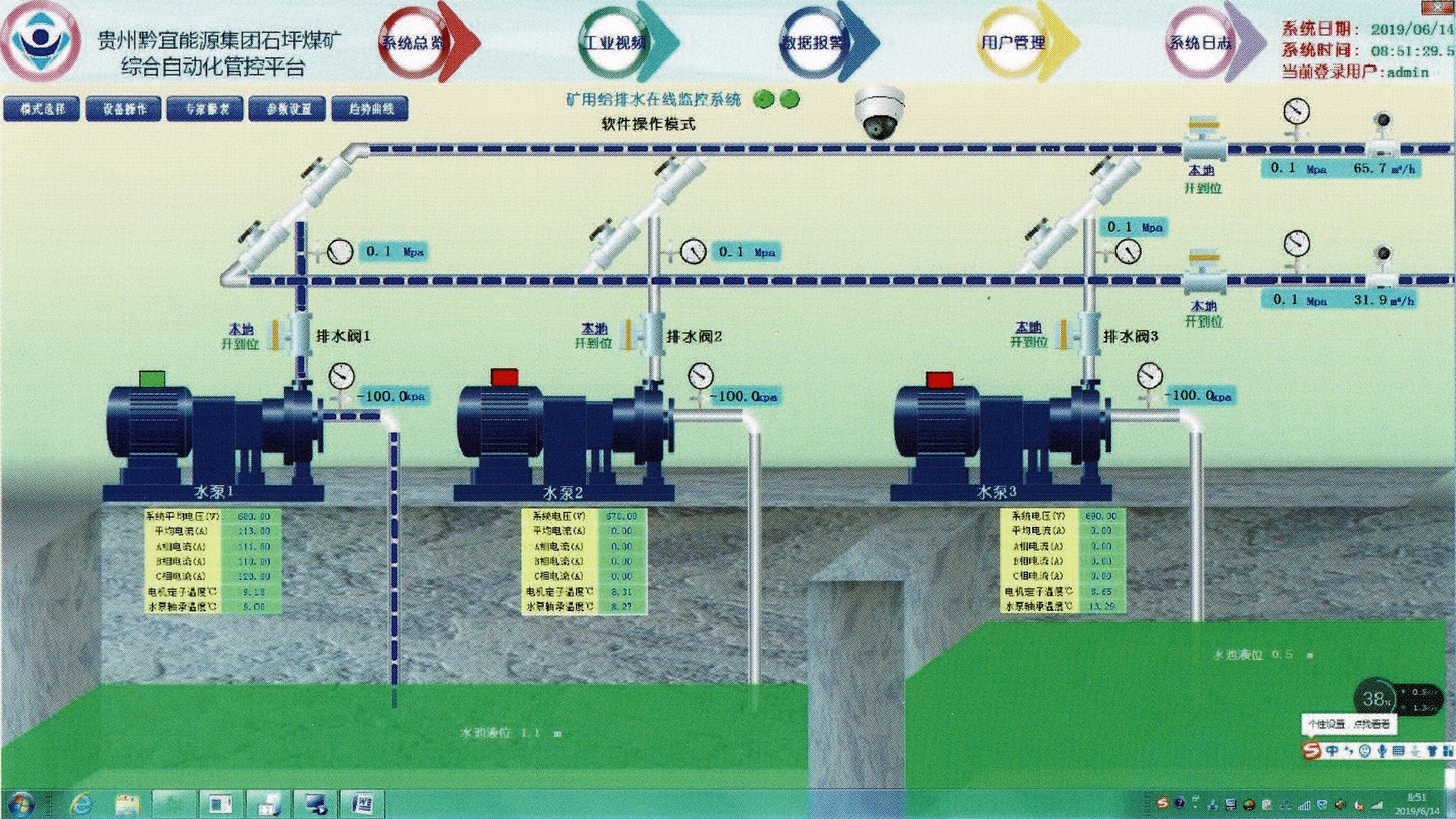

在地面控制主機上可實時顯示各設備運行圖。并提供開發式的圖形制作軟件，用戶可隨心所欲描繪各種動態圖形、靜態圖形。
實時報警/報警記錄
在地面控制站上可顯示現場單元當前的報警信息以及保存的報警記錄。

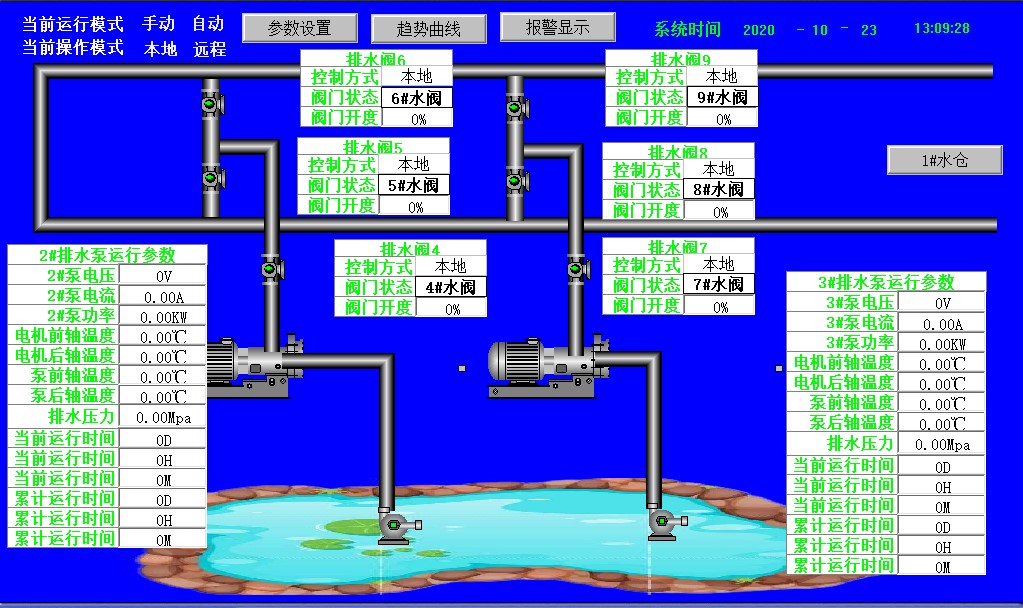

系統在線監控主界面
|
