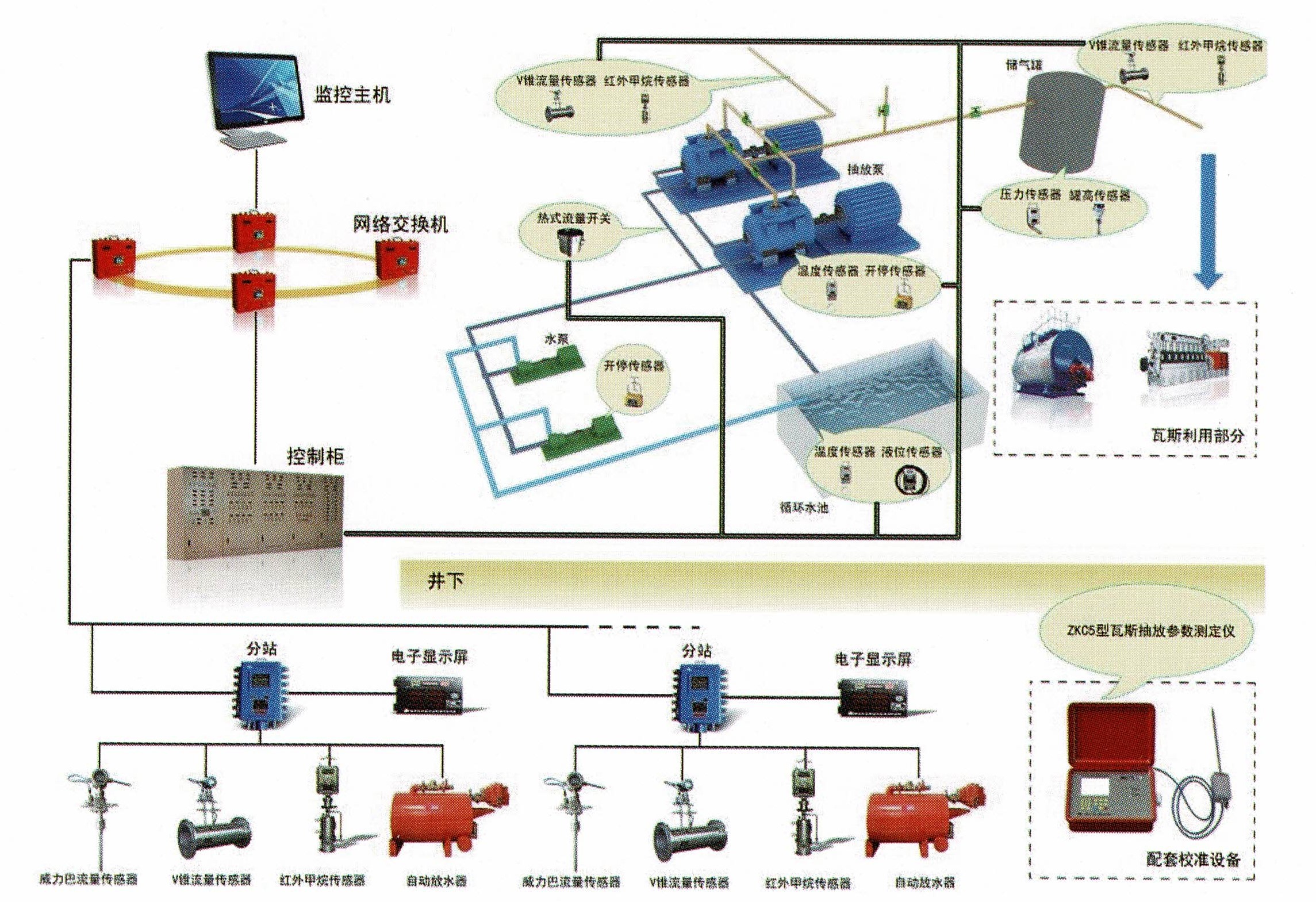

| 系統結構 瓦斯抽放監控系統采用應用管理、顯示控制、監測與執行三層結構。其中應用管理層：上位機負責實時監控整個抽放系統所有設備的運行狀態、采集監測數據，判斷控制條件，下發控制指令，共享控制權力（實現網絡遠程控制）、監測數據的管、統計存儲、工藝流程、查詢打印、網絡通訊等任務。 顯示控制層：顯示控制柜/PLC控制柜負責采集現場各傳感器數據、數據計量及操作控制、故障保護、面板操作、現場數據顯示、聲光報警、控制現場所有受控設備，通過儲存的程序指令以條件式地判斷分別精確地實現遠程控制等。 監測與執行層：各類傳感器與執行器負責采集瓦斯抽放系統中的各中參數，執行抽放泵（電機）的開停、電動閥的開停、冷卻塔的開停指令。 系統結構如圖：
系統功能簡介 遠程與就地控制功能：實現所有受控對象的遠程控制（通過組態軟件），實現部分重要設備（抽放泵、冷水泵）的就地控制。提供自動、手動、二種控制模式； 一鍵控制功能：按既定流程實現一鍵啟動、停止。
自動控制功能：實現預設時間的自動倒泵，實現與管道參數、環境參數的自動聯動功能，例如：建設電廠后，當瓦斯?jié)舛鹊陀?0%時可自動排空。 聲光報警功能：在泵站觸摸屏上，通過專用軟件實現各項管道參數、環境參數、工況參數的就地集中顯示。數據還自動上傳至調度室中心站。 擴展功能預留：可通過增補設備實現功能擴展，通過預留的OPC接口，可實現與數字化礦上綜合平臺的融合。

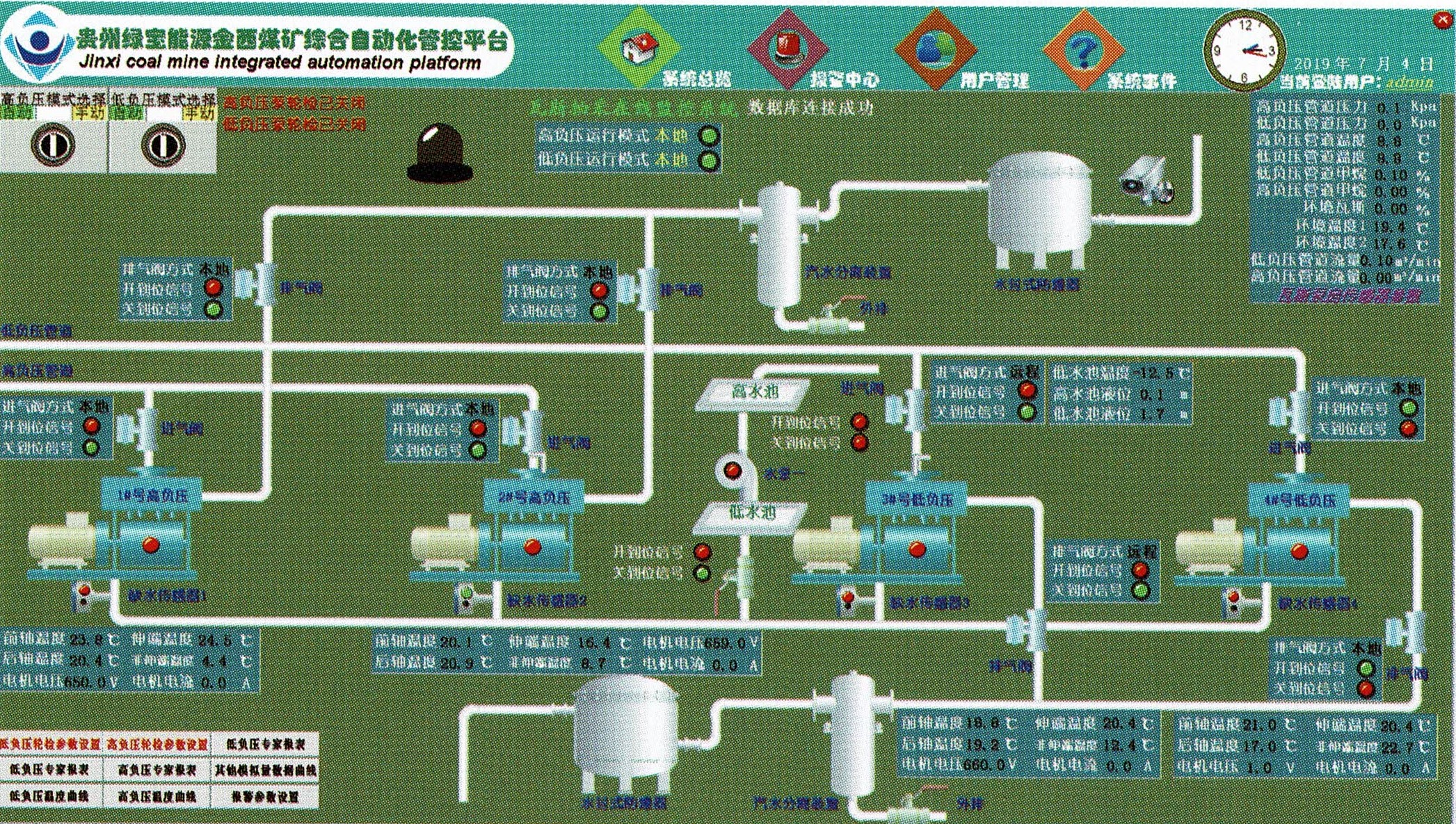

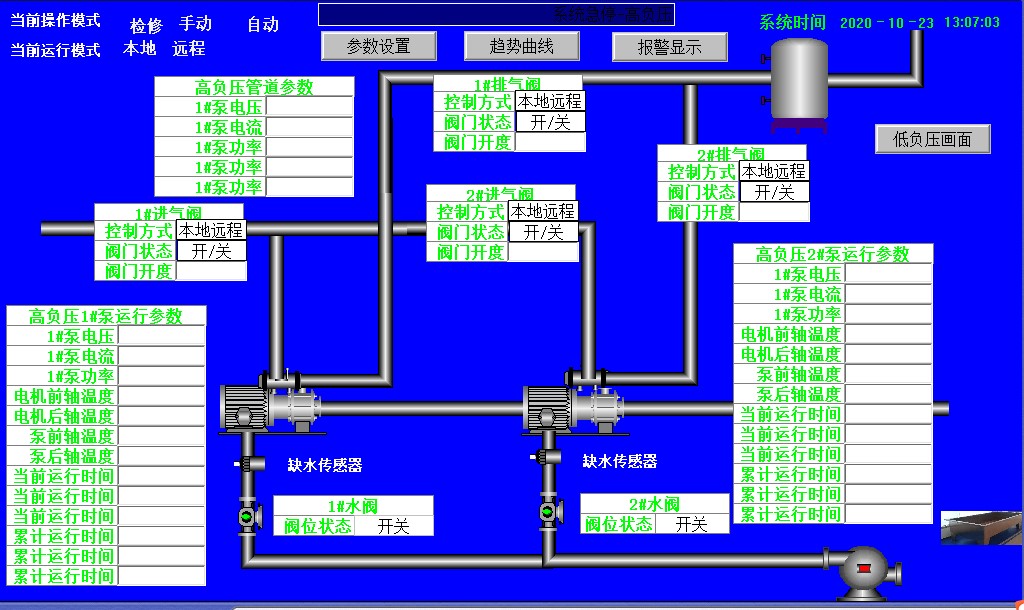

系統在線監控主界面
|
