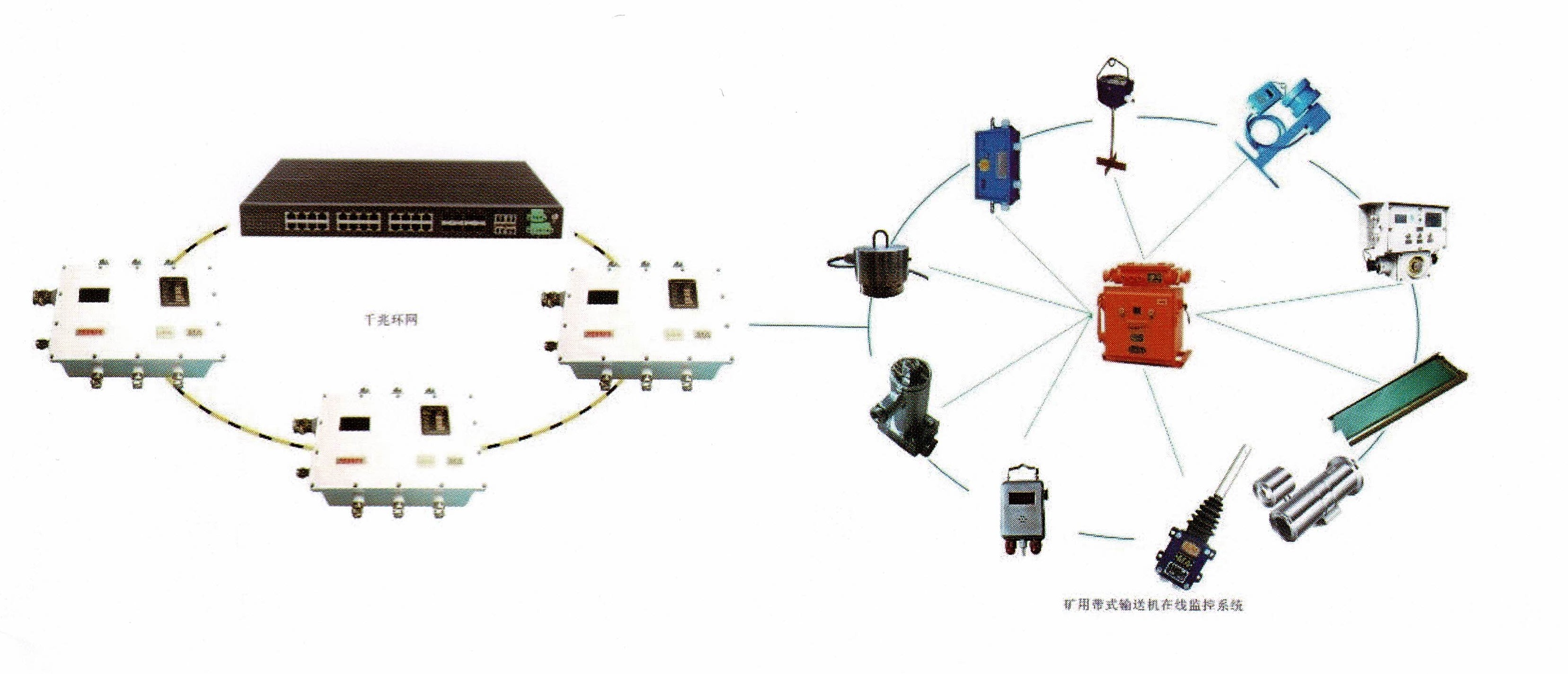

| 系統結構 系統主要由監控計算機、監控軟件、礦用隔爆兼本質安全型PLC可編程控制器、礦用本安型擴音電話、礦用本安型急停開關、跑偏傳感器、速度檢測傳感器、堆煤傳感器、煙霧傳感器、溫度傳感器、撕裂傳感器、灑水降溫裝置等設備組成。 帶式輸送機結構
系統功能簡介 皮帶控制系統監控主機，是現場信息采集與控制指令發出的核心設備，完成整個控制系統的邏輯判斷與控制。 KXJ660控制箱內配置西門子PLC可編程控制器，完成系統的數據采集、處理、設備控制、通訊組網以及與以太網交換機的連接等。系統主機具有10寸大屏幕彩色液晶顯示屏，實時顯示系統各個傳感器狀態及運行參數。 整個系統控制方式設計思想為：具有遠程/就地集中自動控制、遠程/就地集中手動控制等工作方式。自動控制是在整個帶式輸送機監控系統中所有設備都在聯控狀態下一種工作方式，手動控制是在整個帶式輸送機監控系統中所有設備都在單控狀態下的一種控制方式。
集中自動控制 就地集中自動控制：通過TH12操作臺上的選鈕，一鍵實現帶式輸送機集控系統所有設備的自動連鎖控制，就是完全由PLC根據設定的邏輯過程對整個系統進行集中自動控制，各設備的運行滿足連鎖邏輯的要求，所有保護均投入使用。 遠程集中自動控制：通過遠程上位機的監控軟件實現帶式輸送機的自動啟�？刂�。依據煤礦帶式輸送機集控系統的控制要求，帶式輸送機自動控制依據以下原則： 1）逆煤流啟動，順煤流停車。 2）本臺帶式輸送機停止后，來煤方向帶式輸送機應立即停車。 3）在帶式輸送機接到報警信號后（如堆煤、跑偏、撕裂等）應立即停車，也可對一些報警信號進行只報警不停車處理。
遠程/就地集中手動控制 當PLC控制器發生故障或設備調試等特殊情況下，可通過監控主機上的按鈕實現帶式輸送機手動啟停。

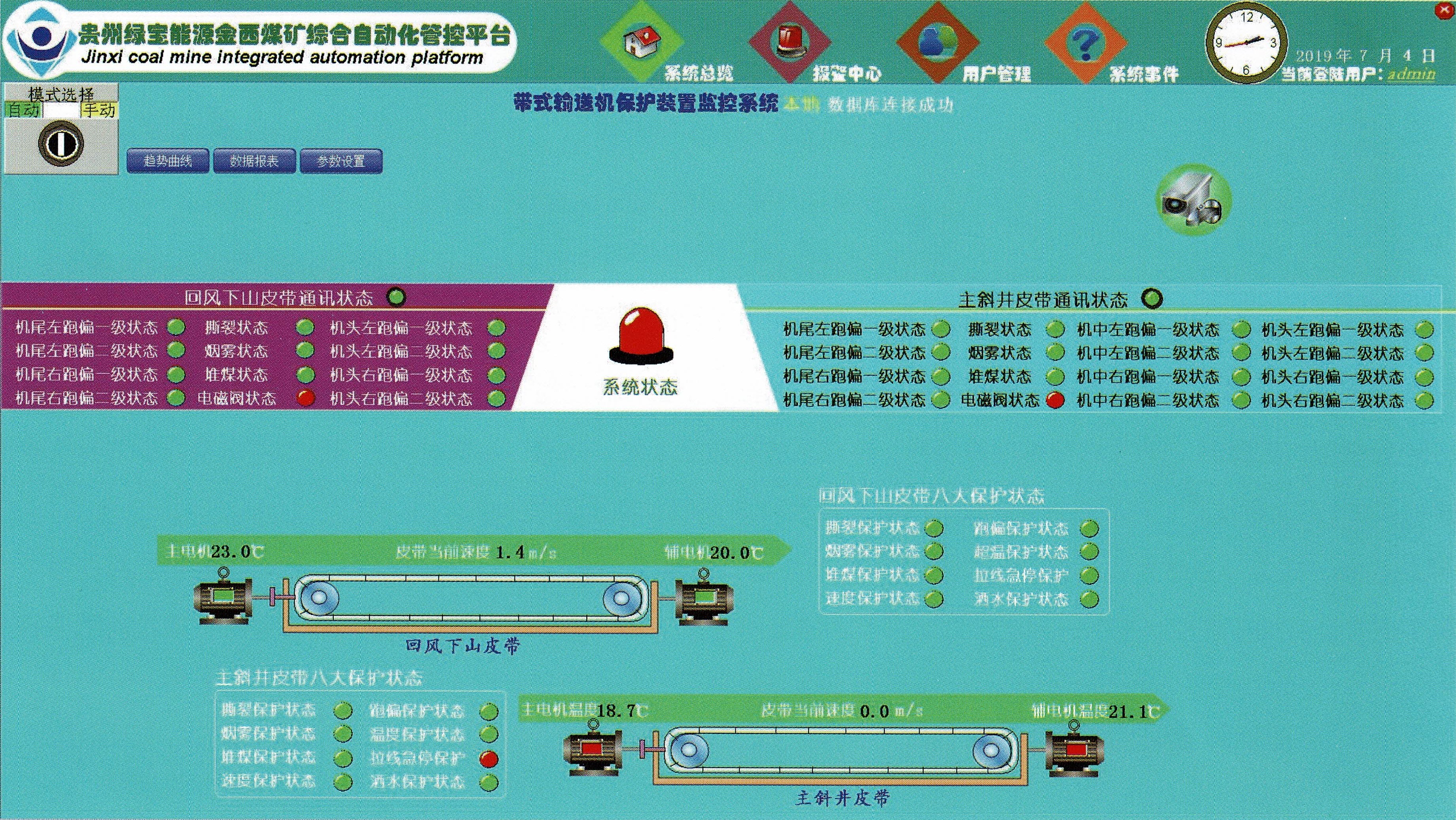

系統在線監控主界面
|
